Fatorial com desdobramento da interação, gráfico e tabela de médias

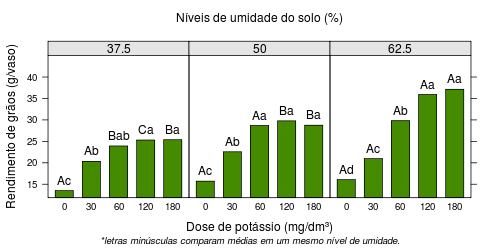

Rendimento de grãos em função dos níveis de potássio e umidade do solo. Letras minúsculas comparam níveis de potassio em um mesmo nível de umidade, as letras maiúsculas fazem o inverso.

O R não é um aplicativo específico de análise de experimentos. Mesmo assim, ele oferece funções que permitem a análise dos mais diversos tipos de experimentos, ficando a cargo do usuário saber usar corretamente as funções/pacotes que o R oferece.

Pode-se dizer que os experimentos fatoriais são os mais comuns na ciência. Nas ciências agrárias são amplamente usados. Têm-se uma tradição de representar a interação entre os fatores (qualitativos) empregando testes de médias para níveis de um fator fixando níveis dos demais.

Nessa ridícula, apresento procedimentos para obter o desdobramento de interação em um fatorial duplo. Os dados são do rendimento de grãos de soja em função dos fatores umidade do solo e dose de fertilizante potássico. O experimento foi instalado em casa de vegetação com as unidades experimentais (vasos) agrupadas em blocos que controlaram variações de luminosidade/umidade/ventilação.

Os procedimentos incluem o ajuste do modelo, o teste sobre os efeitos dos fatores pela análise de variância, a checagem das pressuposições do modelo, o fatiamento das somas de quadrados, o teste de médias. No final são apresentados procedimentos para representar os resultados em gráfico e tabela de dupla entrada. É importante dizer que os fatores deveriam ser analisados como quantitativos, onde espera-se uma interpretação mais interessante sobre o fenômeno. Entretanto, o método abaixo é ilustrativo do procedimento para fatores qualitativos. Em uma futura oportunidade analisarei dos dados considerando os fatores como quantitativos.

#-----------------------------------------------------------------------------
# importa e prepara os dados

rend <- read.table("http://www.leg.ufpr.br/~walmes/cursoR/rendimento.txt",
                   header=TRUE, sep="\t")
rend <- transform(rend, K=factor(K), A=factor(A), bloc=factor(bloc))
str(rend)

#-----------------------------------------------------------------------------
# análise gráfica

require(lattice)
xyplot(rg~K|A, groups=bloc, data=rend, type="b", auto.key=TRUE)

#-----------------------------------------------------------------------------
# ajuste do modelo e faz checagem

m0 <- aov(rg~bloc+A*K, data=rend)
summary(m0)
par(mfrow=c(2,2)); plot(m0); layout(1)

#-----------------------------------------------------------------------------
# desdobrando somas de quadrados para a variação de K dentro de A e vice-versa

m1 <- aov(rg~bloc+K/A, data=rend)
desAinK <- sapply(paste("K", levels(rend$K), sep=""), simplify=FALSE,
                  grep, x=names(coef(m1)[m1$assign==3]))
summary(m1, split=list("K:A"=desAinK))

m2 <- aov(rg~bloc+A/K, data=rend)
desKinA <- sapply(paste("A", levels(rend$A), sep=""), simplify=FALSE,
                  grep, x=names(coef(m2)[m2$assign==3]))
summary(m2, split=list("A:K"=desKinA))

#-----------------------------------------------------------------------------
# desdobrando a interação em testes de Tukey

require(agricolae)
require(plyr)

KinA <- sapply(levels(rend$A), simplify=FALSE,
               function(a){
                 with(subset(rend, A==a),
                      HSD.test(rg, K,
                               DFerror=df.residual(m0),
                               MSerror=deviance(m0)/df.residual(m0)))
               })

KinA <- ldply(KinA, NULL)
KinA$M <- gsub(" ", "", KinA$M, fixed=TRUE)
KinA$trt <- as.factor(as.numeric(as.character(KinA$trt)))
str(KinA)

AinK <- sapply(levels(rend$K), simplify=FALSE,
               function(k){
                 with(subset(rend, K==k),
                      HSD.test(rg, A,
                               DFerror=df.residual(m0),
                               MSerror=deviance(m0)/df.residual(m0)))
               })

AinK <- ldply(AinK, NULL)
AinK$M <- toupper(gsub(" ", "", AinK$M, fixed=TRUE))
AinK$trt <- as.factor(as.numeric(as.character(AinK$trt)))
str(AinK)

#-----------------------------------------------------------------------------
# combinando os data.frames para obter o gráfico e a tabela

KinA$comb <- paste(KinA$trt, KinA$.id)
AinK$comb <- paste(AinK$.id, AinK$trt)
desd <- merge(KinA, AinK, by=c("comb","comb"))
desd$let <- with(desd, paste(M.y, M.x, sep=""))
desd <- desd[,c("trt.x","trt.y","means.x","let")]
names(desd) <- c("K","A","means","let")
str(desd)

#-----------------------------------------------------------------------------
# gráfico das médias com as letras sobre as barras

#png("f005.png", w=500, h=250)
barchart(means~K|A, data=desd, horiz=FALSE, layout=c(3,1),
         ylab="Rendimento de grãos (g/vaso)", ylim=c(NA,45),
         xlab="Dose de potássio (mg/dm³)",
         key=list(text=list("Níveis de umidade do solo (%)")),
         sub=list("*letras minúsculas comparam médias em um mesmo nível de umidade.", cex=0.8, font=3),
         strip=strip.custom(bg="gray90"), col=colors()[51],
         panel=function(x, y, subscripts, ...){
           panel.barchart(x, y, subscripts=subscripts, ...)
           panel.text(x, y, label=desd[subscripts,"let"], pos=3)
         })
#dev.off()

#-----------------------------------------------------------------------------
# tabela de dupla entrada com as médias das combinações A e K

require(reshape)
desd$means.let <- with(desd, paste(means, let))
cast(desd, K~A, value="means.let")

#-----------------------------------------------------------------------------
About these ads
  1. Marcos A N Dias
    24/12/2012 às 11:17

    Este procedimento foi muito útil para minha análises! Inclusive os gráficos já saem em formato interessante para publicação (é só alterar as cores)

    Contudo, tenho alguns dados transformados, por ex, para raiz quadrada.

    Vocês tem alguma sugestão sobre o que mudar na programação para fazer a análise com os dados transformados e elaborar o gráfico com os dados originais??

    Agradeço desde já,

    Marcos

    • Walmes Zeviani
      19/12/2013 às 15:32

      Faça os gráficos na escala transformada mesmo. Indique aos leitores que a transformação fez-se necessária para atendimento dos pressupostos.

  2. Francisco Gerson Filho
    17/01/2013 às 18:53

    Olá,
    Venho aqui dizer que o seu trabalho me ajudou muito e gostaria de saber se teria como fazer uma análise gráfica para um experimento com 3 fatores de K níveis. Desde já grato.

    • Walmes Zeviani
      19/12/2013 às 15:31

      Tem como sim. Você pode usar as funções do pacote lattice para isso, como a xyplot().

  3. Walmes Zeviani
    19/12/2013 às 15:31

    Deve ser coisa da versão do R ou do pacote. Sem mais detalhes não consigo diagnosticar.
