Início > gráficos, regressão > Bandas de confiança para modelo de regressão não linear

Bandas de confiança para modelo de regressão não linear

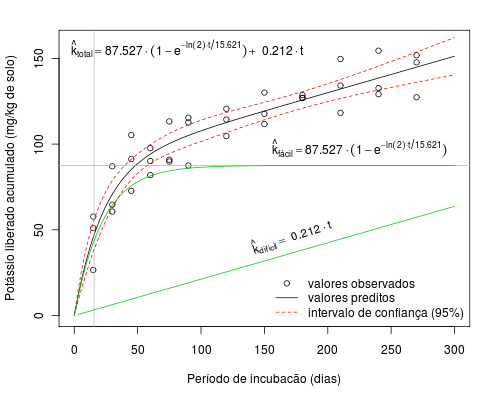

Potássio liberado em função do tempo de incubação.

Obter o intervalo de confiança para a resposta predita em um modelo de regressão linear é uma tarefa simples. A matriz do modelo é conhecida, ou seja, a matriz de derivadas parciais do modelo com relação a cada um dos parâmetros possui valores conhecidos e que não dependem dos valores dos parâmetros. Para um modelo de regressão não linear, a matriz de derivadas (gradiente) é desconhecida e dependente dos valores dos parâmetros. É por isso que se usa um procedimento iterativo para encontrar as estimativas que minimizam a soma de quadrados dos resíduos.

Uma vez que temos valores para os parâmetros (estimativas), podemos avaliar o gradiente com esses valores. Com isso somos capazes de calcular o intervalo de confiança para os valores preditos por um modelo de regressão não linear. Essa é uma tarefa meramente matricial para qual o R possui muitos recursos.

No R, obtemos esse intervalo para objetos de classe lm com a opção predict(..., interval="confidence"). Para modelos de classe nls, o método predict não possui essa opção. Sendo assim, temos que fazer as coisas no “braço”, o que é um exercício interessante em termos de programação e teoria de modelos de regressão. Você vai se sentir seguro ao saber como as coisas funcionam. O mesmo raciocínio pode ser empregado para modelos lineares generalizados.

No CMR abaixo eu forneço os procedimentos para obter intervalos de confiança para valores preditos de modelos de regressão não linear. Os aspectos teóricos sobre a obtenção dos intervalos você encontra nos bons livros de regressão e/ou modelos (não) lineares. Até a próxima ridícula.

#-----------------------------------------------------------------------------
# dados de postássio liberado em função do tempo

klib <- data.frame(k=c(51.03, 57.76, 26.60, 60.65, 87.07, 64.67,
                     91.28, 105.22, 72.74, 81.88, 97.62, 90.14,
                     89.88, 113.22, 90.91, 115.39, 112.63, 87.51,
                     104.69, 120.58, 114.32, 130.07, 117.65, 111.69,
                     128.54, 126.88, 127.00, 134.17, 149.66, 118.25,
                     132.67, 154.48, 129.11, 151.83, 147.66, 127.30),
                   t=rep(c(15, 30, 45, 60, 75, 90,
                     120, 150, 180, 210, 240, 270), each=3))

#-----------------------------------------------------------------------------
# criando função que representa o modelo, retorna gradidente e hessiano

expo.der <- deriv3(~A*(1-exp(-log(2)*t/V))+D*t,
                   c("A", "V", "D"),
                   function(t, A, V, D) NULL)
str(expo.der)

#-----------------------------------------------------------------------------
# diagnose gráfica e primeiro chute

plot(k~t, data=klib, xlab="Período de incubacão (dias)",
       ylab="Potássio liberado acumulado (mg/kg de solo)")
A <- 90; V <- 20; D <- 0.2
curve(expo.der(x, A, V, D), add=TRUE, col=2)
start <- list(A=A, V=V, D=D)

#-----------------------------------------------------------------------------
# ajustando o modelo aos dados a partir dos valores iniciais via gráfico

n0 <- nls(k~expo.der(t, A, V, D), data=klib, start=start)
summary(n0)
confint(n0)

#-----------------------------------------------------------------------------
# valores preditos, gradiente e hessiano avaliado nos valores estimados

str(n0)
str(n0$m$fitted())
c(n0$m$fitted())
attr(n0$m$fitted(), "gradient")
attr(n0$m$fitted(), "hessian")

#-----------------------------------------------------------------------------
# obtenção dos valores preditos

pred <- data.frame(t=seq(0,300,l=100))
der <- do.call(expo.der, args=c(list(t=pred$t), as.list(coef(n0))))

F <- attr(der, "gradient") # gradiente avaliado no novo t
U <- chol(vcov(n0))
se <- sqrt(apply(F%*%t(U), 1, function(x) sum(x^2))) # erro padrão

#-----------------------------------------------------------------------------
# gráficos dos observados, preditos com IC, legenda e equações

#png("f004.png", w=500, h=400); par(mar=c(5.1,4.1,2.1,2.1))
plot(k~t, data=klib, xlab="Período de incubacão (dias)",
     ylab="Potássio liberado acumulado (mg/kg de solo)",
     xlim=c(0,300), ylim=c(0,160))
matlines(pred$t, c(der)+
         outer(se, qt(c(.5, .025,.975), df=df.residual(n0))),
         type="l", col=c(1,2,2), lty=c(1,2,2))
legend("bottomright",
       legend=c("valores observados", "valores preditos",
         "intervalo de confiança (95%)"),
       lty=c(NA,1,2), col=c(1,1,2), pch=c(1,NA,NA), bty="n")
cf <- format(coef(n0), digits=3)
text(par("usr")[1], par("usr")[4], adj=c(-0.05,1.5),
     label=substitute(hat(k)[total]==a%.%(1-e^{-ln(2)%.%t/v})+d%.%t,
       list(a=cf[1], v=cf[2], d=cf[3])))
abline(v=coef(n0)["V"], h=coef(n0)["A"], col="gray70")
curve(expo.der(x, coef(n0)["A"], coef(n0)["V"], 0), add=TRUE, col=3)
curve(expo.der(x, 0, 0, coef(n0)["D"]), add=TRUE, col=3)
text(225, coef(n0)["A"], pos=3,
     label=substitute(hat(k)[fácil]==a%.%(1-e^{-ln(2)%.%t/v}),
       list(a=cf[1], v=cf[2])))
text(173, 38, pos=3, srt=18,
     label=substitute(hat(k)[difícil]==d%.%t, list(d=cf[3])))
#dev.off()

#-----------------------------------------------------------------------------
